Rillenkugellager

  • Abbildung: Axial-Rillenkugellager

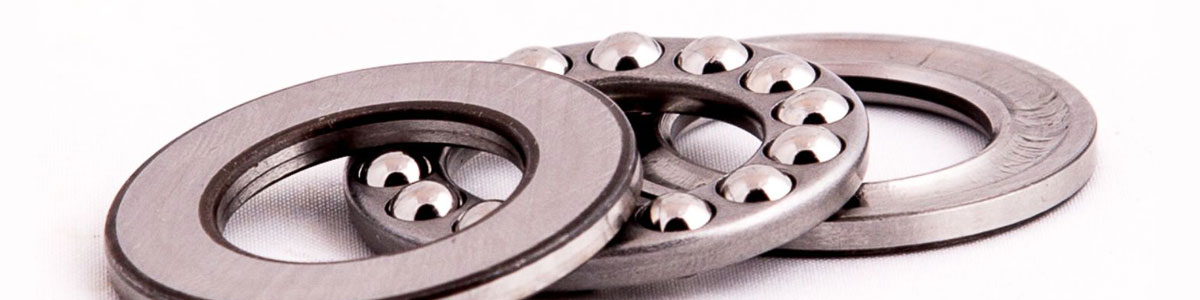

    Abbildung: Axial-Rillenkugellager

Rillenkugellager besitzen kugelförmige Wälzkörper. Sie sind am meisten verbreitet. Rillenkugellager sollen radiale Kräfte aufnehmen, können aber auch Axialkräfte in zwei Richtungen aufnehmen. Sie erlauben nur eine geringe Schiefstellung zwischen Innen- und Außenring, da sie vergleichsweise starr angeordnet sind. Für bestimmte Anwendungen (z. B. Landmaschinenbau) können Rillenkugellager auch zweireihig gefertigt werden.

Rillenkugellager sind die mengenmäßig am meist vertriebenen Wälzlager. sie sind vielseitig verwendbare, selbsthaltende Lager mit massiven Außenringen, Innenringen und Kugelkränzen. Dabei sind einreihige Rillenkugellager so aufgebaut, dass Sie im Betrieb durch einfache Konstruktion unempfindlich und wartungsfreundlich verwendet werden können. Der Punktkontakt, der durch kleine Berührungszonen zwischen Kugel und Laufbahn zustande kommt bleibt der Rollwiderstand minimal. Dadurch kann ein niedriger Reibungsmoment sichergestellt werden, weshalb Rillenkugellager für hohe Drehzahlen geeignet sind. Die Kugel und der Innen- bzw. Außenring stellen dabei den Kontakt her. Damit die Kugel sich nicht berühren werden in Rillenkugellagern Käfige verbaut, durch die die Kugeln auf Abstand gehalten werden. Durch diese Anordnung der verschiedenen Komponenten können Kräfte zwischen zwei Teilen einer Maschine übertragen werden.

Neben den einreihigen Rillenkugellagern gibt es außerdem noch zweireihige. Diese entsprechen in der Ausführung den einreihigen Rillenkugellagern. Die tiefen Laufrillen und die enge Schmiegung ermöglichen auch hier die Aufnahme von Radialbelastungen wie auch Axialbelastungen in beide Richtungen. Zweireihige Rillenkugellager kommen dann zum Einsatz, wenn die Tragfähigkeit einreihiger Kugellager nicht mehr ausreicht. Obwohl zweireihige Rillenkugellager im Bohrungs- und Außendurchmesser nur minimal breiter als einreihige sind, können sie deutlich höheren Belastungen standhalten. Zweireihige Rillenkugellager sind ausschließlich als beidseitig offene Lager erhältlich.

Rillenkugellager sind in Abhängigkeit von Lagerreihe, -größe und -ausführung mit einem Käfig ausgerüstet. Bei den zweireihigen Rillenkugellagern gilt es zu beachten, dass jede Kugelreihe durch einen separaten Käfig geführt wird. Käfige aus Stahlblecht gelten als Standardausführung und sind nicht extra durch ein Nachsetzzeichen gekennzeichnet. Sollte ein anderer Käfig benötigt werden, so muss die Liefermöglichkeit erfragt werden. Die Wälzlager-Käfige werden durch Schmierstoffe im Allgemeinen nicht beeinträchtigt. Bei Käfigen aus Polymaid 66 wird der Einsatz allerdings durch Syntheseöle oder Schmierstoffe beeinträchtigt. Andere Arten von Käfigen sind z.B. Messingkäfige, die teilweise auch direkt am Außenring geführt werden.
